YENİ TUNÇ REDÜKTÖR GRUBU
REDÜKTÖR NEDİR?
Vites kutularıyla birlikte dişli çark düzeneklerinin paralel dişli dizilerinin bir elemanı olan redüktörler, yapısal bakımdan, gövde içine yerleştirilmiş dişli çarklar, miller, yataklar v.b. gibi parçalardan oluşan sistemlerden oluşuyor.
Akademik olarak tanımı ise elektrik motorlarının yüksek dönüş hızlarını makineler için gerekli olan dönüş hızlarına düşürmek için tasarlanan kapalı dişli düzenekleridir.
REDÜKTÖR TÜRLERİ
Günümüzde redüktörler çeşitli firmalar tarafından standart boyutlarda üretilerek piyasaya sürülmektedir. Redüktör tiplerinin seçiminde çevrim oranı, verim, boyut ve ağırlık gibi faktörleri gözönünde tutmak gerekir.
Redüktörlerin sınıflandırılması ise aşağıdaki gibi yapılır;
1) Aşama sayısına göre; 1, 2 ve daha fazla kademeli redüktörler,
2) Kullanılan dişli çeşidine göre; konik dişlili, silindirik dişlili, sonsuz vida düzenekli ve birden fazla çeşidin bir arada kullanıldığı redüktörler.
REDÜKTÖRLERİN KULLANIMINDA DİKKAT EDİLMESİ GEREKEN HUSUSLAR
1. Yüksek eğimli bantlarda bir üst gövde seçilmelidir.
2. Çok fazla ani yüklü kalkış gerektiren yerlerde bir üst gövde seçilmelidir.
3. Redüktör bağlantı gergisi çok iyi yapılmalıdır.
4. Redüktör bağlantı gergisi ayarlı olmalı ve çalışırken redüktör esneyebilmelidir.
5. Redüktör tahrik kasnağı motor ile kasıntılı çalıştırılmamalıdır.
6. Redüktör gövdesi alaşımlı olduğundan dışarıdan gelebilecek aşırı aşırı darbeler karşı korunmalıdır.

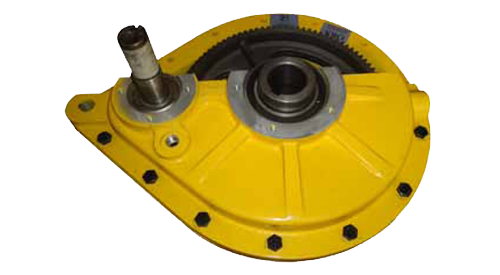

YTC-138 ARMUT REDÜKTÖR
Tip | YTC- 50 Armut Gövde | |
Tahvil Oranı | 6,4/1 | |
Çıkış Devir 1000 d/d | 155 | |
Çıkış Devir 1500 d/d | 235 | |
Kw | 5,5 - 7,5 | |
Hp | 7,5 - 10 | |
Termik Güç Kw | 10 | |
Nominal Tork (Nm) 1000 d/d | 450 - 620 | |
Nominal Tork (Nm) 1500 d/d | 300 - 410 | |
Göbek Ø (D) mm | 45 - 50 | |
Mil Ø (E) mm | 32 | |
Redüktör Kasnak Tip | 17*3 SB 280 TB | |
Yağ Miktarı Lt. | 1,5 | |
Ağırlık Kg | 32 | |
TEKNİK ÖZELLİKLER İÇİN TIKLAYINIZ. |

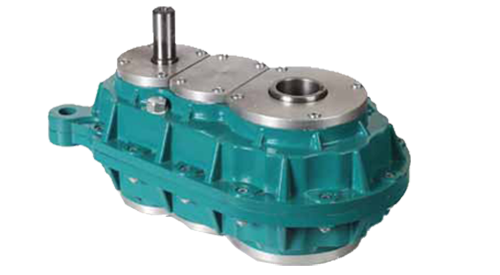

YTC-139 ARMUT REDÜKTÖR
Tip | YTC- 45 Kademeli | |
Tahvil Oranı | 12/1 | |
Çıkış Devir 1000 d/d | 83 | |
Çıkış Devir 1500 d/d | 125 | |
Kw | 5,5 - 7,5 | |
Hp | 7,5 - 10 | |
Termik Güç Kw | 10 | |
Nominal Tork (Nm) 1000 d/d | 850 - 1160 | |
Nominal Tork (Nm) 1500 d/d | 570 - 775 | |
Göbek Ø (D) mm | 45 - 50 | |
Mil Ø (E) mm | 28 | |
Redüktör Kasnak Tip | 17*3 SB 250 TB | |
Yağ Miktarı Lt. | 1,5 | |
Ağırlık Kg | 32 | |
TEKNİK ÖZELLİKLER İÇİN TIKLAYINIZ. |

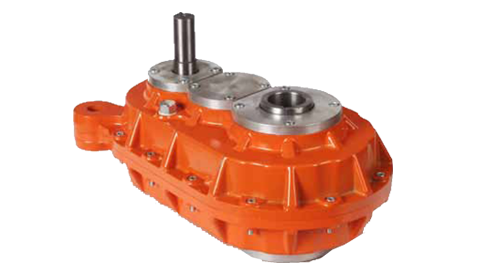

YTC-140 ARMUT REDÜKTÖR
Tip | YTC - 50 Kademeli | |
Tahvil Oranı | 12/1 | |
Çıkış Devir 1000 d/d | 83 | |
Çıkış Devir 1500 d/d | 125 | |
Kw | 7,5 - 11 | |
Hp | 10 - 10 | |
Termik Güç Kw | 24 | |
Nominal Tork (Nm) 1000 d/d | 1160 - 1700 | |
Nominal Tork (Nm) 1500 d/d | 775 - 1130 | |
Göbek Ø (D) mm | 45 - 50 | |
Mil Ø (E) mm | 32 | |
Redüktör Kasnak Tip | 17*3 SB 250 TB 17*4 SB 250 TB |
|
Yağ Miktarı Lt. | 2 | |
Ağırlık Kg | 34 | |
TEKNİK ÖZELLİKLER İÇİN TIKLAYINIZ. |

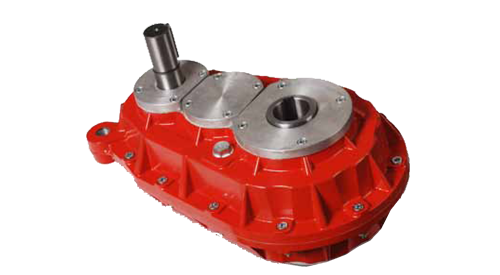

YTC-141 ARMUT REDÜKTÖR
Tip | YTC - 55 Kademeli | |
Tahvil Oranı | 12/1 | |
Çıkış Devir 1000 d/d | 83 | |
Çıkış Devir 1500 d/d | 125 | |
Kw | 15 - 18 | |
Hp | 20 - 25 | |
Termik Güç Kw | 40 | |
Nominal Tork (Nm) 1000 d/d | 2320 - 2790 | |
Nominal Tork (Nm) 1500 d/d | 1550 - 1850 | |
Göbek Ø (D) mm | 50 - 55 | |
Mil Ø (E) mm | 42 | |
Redüktör Kasnak Tip | 17*3 SB 200 TB 17*4 SB 200 TB |
|
Yağ Miktarı Lt. | 3 | |
Ağırlık Kg | 50 | |
TEKNİK ÖZELLİKLER İÇİN TIKLAYINIZ. |
YTC-142 ARMUT REDÜKTÖR
Tip | YTC - 70 Ağır Hizmet | |
Tahvil Oranı | 16/1 | |
Çıkış Devir 1000 d/d | 62,5 | |
Çıkış Devir 1500 d/d | 94 | |
Kw | 22 - 25 | |
Hp | 30 - 35 | |
Termik Güç Kw | 60 | |
Nominal Tork (Nm) 1000 d/d | 4530 - 5110 | |
Nominal Tork (Nm) 1500 d/d | 3025 - 3440 | |
Göbek Ø (D) mm | 65 - 70 | |
Mil Ø (E) mm | 48 | |
Redüktör Kasnak Tip | 17*4 SB 250 TB 17*4 SB 250 TB |
|
Yağ Miktarı Lt. | 5 | |
Ağırlık Kg | 95 | |
TEKNİK ÖZELLİKLER İÇİN TIKLAYINIZ. |

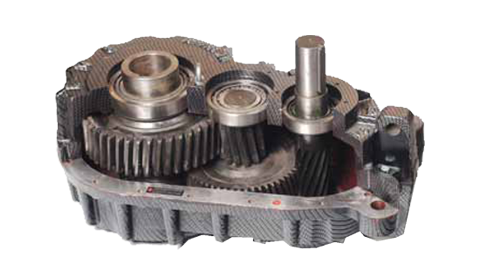

YTC-143 ARMUT REDÜKTÖR
Tip | YTC - 80 Ağır Hizmet | |
Tahvil Oranı | 16/1 | |
Çıkış Devir 1000 d/d | 62,5 | |
Çıkış Devir 1500 d/d | 94 | |
Kw | 30 - 40 | |
Hp | 40 - 55 | |
Termik Güç Kw | 80 | |
Nominal Tork (Nm) 1000 d/d | 6190 - 8250 | |
Nominal Tork (Nm) 1500 d/d | 4125 - 5500 | |
Göbek Ø (D) mm | 75 - 80 - 85 | |
Mil Ø (E) mm | 55 | |
Redüktör Kasnak Tip | 17*4 SB 250 TB 17*4 SB 250 TB |
|
Yağ Miktarı Lt. | 7 | |
Ağırlık Kg | 150 | |
TEKNİK ÖZELLİKLER İÇİN TIKLAYINIZ. |
